Zigor AVC DVR动态电压调节器 - 产品功能和原理

AVC SET - AVC动态电压调节器

保证生产过程连续性的动态电压调节装置

        电网(市电)是可靠的,这意味着工厂或商业场所一般都会有电。但是电压却不总是像我们期望的那样稳定。这个问题被称作电能质量问题。
        AVC动态电压调节器是一个独特的产品,它可以通过动态电压调节,机器快速地将电压调整至设定值,保护用户的设备免受电能质量事件如电压暂降和暂升的困扰。AVC从电网中获取原始能力,给工厂或商业场所输出调节过的电力。

        AVC动态电压调节器是一种灵活的动态电压调节装置,可注入或吸收,能校正跌落40%的输入电压偏差,从而以瞬时反应(小于3毫秒)来提供高度稳定的电压。它由一个注入变压器、一个可逆整流器模块加一个逆变器模块组成。AVC动态电压调节器的目标在于减少电压扰动及不平衡,如果发生电压波动或过压,对它们进行调节。
        该装置还监管、控制并记录所有的事件。不管是平衡的(所有三相)或是非平衡的(某些相)输入电压偏差,它都会保证输出电压的稳定性。
        在一个高度竞争的环境下,AVC动态电压调节器是一种可靠的、成本可控的和高性能的解决方案,用于解决困扰工业的电能质量问题。

AVC SET - AVC动态电压调节器原理

         AVC动态电压调节器的运行原理是基于一个可逆整流器(可以双向流动)和一个逆变器,它能叠加或削去跌落或超出的输入电压从而保持输出电压不变、稳定和持续 (± 0.5 %)。它能时刻监测输入电源电压,一旦电压偏离设定值,在3毫秒内,即控制IGBT逆变器通过串联的注入变压器在主回路中加入适当的补偿电压,快速地将负载端电压调节到额定值,从而解决了来自电网输入端的的电压暂降对负载的影响。在这期间,从电网中获得。

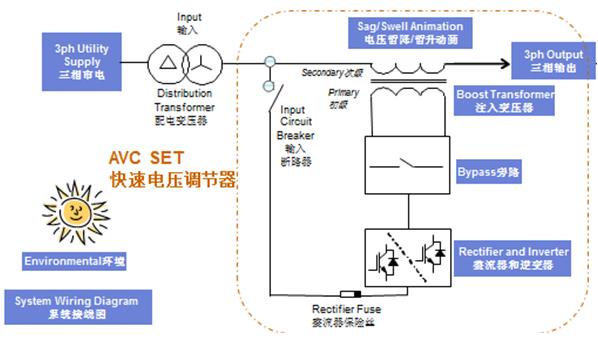

单线图如下图所示:



AVC动态电压调节器能够应用于提供中压和低压系统的保护。下图表示了为整个工厂和工厂内的灵敏电子负载提供保护的典型应用。





AVC安装在中压进线处保护整座工厂的典型安装示意









AVC用来保护低压电源,安装在进线断路器和工厂配电系统之间典型应用








AVC安装在工厂内低压电源中用来保护某特定负载的典型应用
