PQSI科雷克线圈低电压穿越 - 应用及性能



科雷克的应用




         继电器、接触器和电动机启动器被广泛应用于商用机器或工业设备上,用于控制生产机器设备。这些装置通常对电压暂降耐度低下,被认为是自动化生产线的“薄弱环节”。在常见的电压暂降期间,安装在这些电机驱动系统上的电磁线圈可能脱离吸合位置,导致通电回路的机械触点打开、相接的电气设备停机。这种情况会中断业务运营并影响整体生产设施。

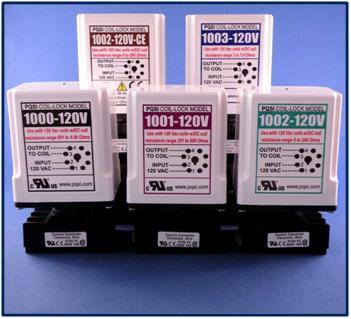

    科雷克在几分钟内就可以安装完毕,能昂贵的生产中断经济损失。相对其它的电压暂降保护方法,科雷克是一种成本替代方案。科雷克产品有不同型号可供选择,可兼容大多数继电器、接触器和电磁线圈,是保护主控继电器及紧急停机电路的理想选择。

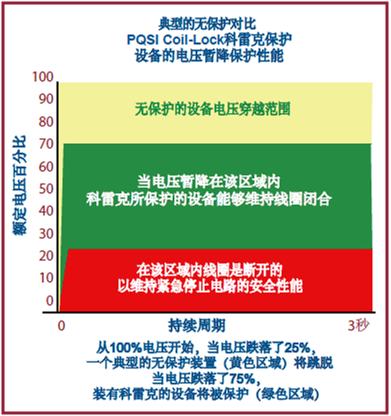

科雷克的设计是确保在任何情况下,当存在输入电压(低至~25% 标称电压)时,受保护的交流线圈能维持足够的能力来吸合关键的动作元件。当输入电压低于25% 标称电压时,科雷克将释放线圈,以确保不打折扣,并且当前运行的程序“开/ 关状态”功能仍可按照预期正常运作。

科雷克性能规范


短时电压暂降范围:根据IEEE标准P1159所明确的,即使电压跌至约25%标称值时,也能够提供持续输出电压来维持继电器和接触器线圈吸合。

电压中断穿越范围:旨在作为一个开/关装置,如果输入电压中断数个周波(取决于继电器/接触器的额定值和供应商型号),科雷克将切断线圈电压。

线圈浪涌电流:在启动过程中,提供所需的高浪涌线圈电流。

瞬态浪涌保护:提供继电器/接触器线圈电路的瞬态电压浪涌。

抵挡瞬态浪涌:ANSI/IEEE C62.41 A类和B类定义的高至6kV/500A的瞬态电压浪涌。

应用环境:设计能够兼容典型的商业和工业应用中常见的应力及振动。

工作环境温度范围:-29° C (20°F)  +55° C (131°F)

持续运行电压范围:设计成在线圈标称电压的±10%范围内正常运行。
